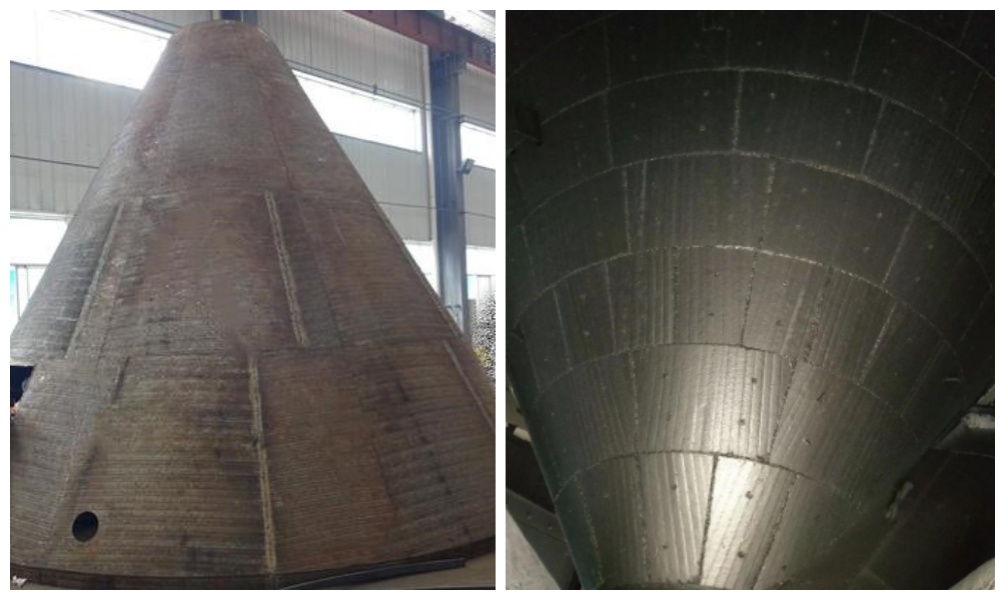

Em linhas de produção de cimento grandes e complexas, o pré-aquecedor ciclone (CSP) é o núcleo do controle do consumo de energia. Sua eficiência determina diretamente o consumo total de calor e a produção de toda a linha. Dentro dos dutos de conexão entre os vários ciclones no pré-aquecedor, encontra-se um componente aparentemente simples, porém crucial: o cone de retorno (também conhecido como placa de espalhamento ou cone de dispersão). Embora discreto, ele serve como o "eixo central" para garantir a operação eficiente e estável de todo o sistema de pré-aquecimento.

A operação do cone de retorno é um processo fascinante de mecânica dos fluidos e transferência de calor que pode melhorar significativamente a eficiência do pré-aquecedor de cimento. Veja como funciona:

1. Transporte de Material: A farinha crua do ciclone anterior cai através do tubo de descarga sob a influência da gravidade como um fluxo denso.

2. Dispersão por Impacto Mecânico: Este fluxo impacta diretamente a superfície do cone de retorno. O ângulo e o formato únicos do cone transformam a força vertical da gota em uma força horizontal de respingo, alcançando o "esmagamento" e a "distribuição" iniciais do fluxo.

3. Mistura Bifásica Gás-Sólido: A matéria-prima inicialmente dispersa é lançada em uma tubulação preenchida com ar quente ascendente em alta velocidade (do ciclone do estágio seguinte). O fluxo de ar, atingindo velocidades de até 15-25 m/s, eleva e arrasta instantaneamente minúsculas gotículas de material, criando uma suspensão altamente turbulenta.

4. Troca de Calor Eficiente: Após a dispersão completa das partículas da matéria-prima, sua área superficial específica aumenta em centenas ou até milhares de vezes. Cada minúscula partícula é envolvida por gás de alta temperatura, maximizando a eficiência da transferência de calor do gás para o material. Além disso, o cone de retorno na entrada do calcinador proporciona excelentes condições iniciais para as reações de mistura, combustão e decomposição da matéria-prima e do combustível.

Sem o cone de retorno, os filamentos de farinha crua simplesmente deslizariam pela parede interna do tubo como um "macarrão" denso para o ciclone do estágio seguinte, praticamente sem contato com o fluxo de ar quente. Isso levaria a uma queda acentuada na eficiência da troca de calor, a um aumento repentino na temperatura de saída e a um aumento significativo no consumo de calor do sistema. O cone de retorno é um exemplo perfeito de que "os detalhes determinam o sucesso" em sistemas de pré-aquecedores de linhas de produção de cimento. Embora seja um componente estacionário, seu design engenhoso permite que ele desempenhe um papel insubstituível na interação dinâmica entre o material e o fluxo de ar.
