Placas de mandíbula
placa de mandíbula móvel
placa de mandíbula de mineração
Placa de mandíbula fixa
Placas de mandíbula
Vendas globais Design personalizado OEM
Nome do produto: Placa de mandíbula/Placa de mandíbula giratória/Placa de mandíbula fixa/Placa de mandíbula móvel/Revestimentos para britador de mandíbula
Processo de produção: Fundição
Máquinas aplicáveis: Britadores de mandíbula
Tipos de materiais: Aço com alto teor de manganês, barras de liga de inserção de aço com alto teor de manganês, aço com alto teor de manganês + camada de revestimento duro, ferro fundido com alto teor de cromo, aço de liga, etc.
Indústrias aplicáveis: mineração, fábricas de cimento, carvão, aço, etc.
Nosso serviço:
1. Antes da venda, compreenderemos completamente as condições de trabalho do cliente e recomendaremos a seleção de materiais mais adequada.
2. Forneceremos aos clientes desenhos com base nos modelos de suas máquinas, dimensões de peças de reposição, etc.
3. Após a venda, continuaremos atentos ao uso do produto e forneceremos assistência em tempo hábil.
Se precisar de informações técnicas detalhadas sobre o produto ou não encontrar o produto desejado no site, envie um e-mail para cnwearparts@lyzhili.com (cnwearparts@lyzhili.com), pois somos uma fábrica especializada em peças de reposição para britadores.
Nossas placas de mandíbula são fundidas com o mais alto grau de ferromanganês, proporcionando a composição mais dura e máxima resistência ao desgaste. Oferecemos uma ampla variedade de perfis de dentes e formatos de superfície para melhor atender às suas necessidades de britagem.
A placa de mandíbula é uma peça de reposição essencial para a resistência ao desgaste no britador de mandíbulas. Um conjunto de placas de mandíbula consiste em uma placa de mandíbula móvel e uma placa de mandíbula fixa.

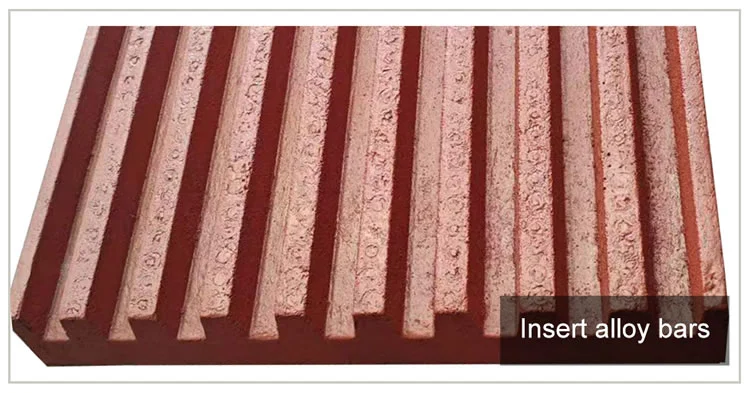

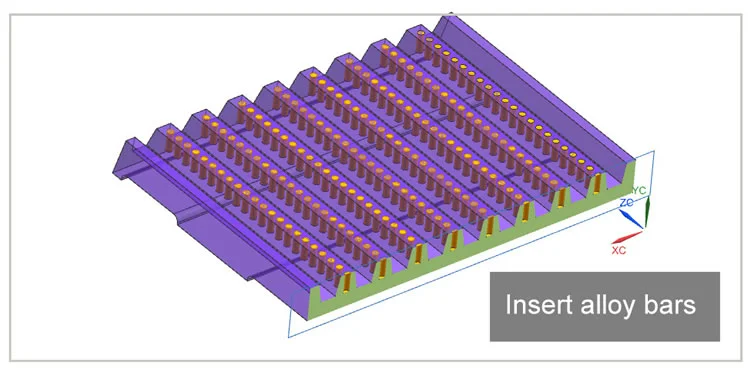

Os materiais das placas de mandíbula de aço com alto teor de manganês incluem barras de liga de tungstênio-molibdênio Mn13Cr2, Mn18Cr2, Mn13 ou Mn18 ｉｎｓｅｒｔ e ligas resistentes ao desgaste para revestimento de superfícies.
Condições de trabalho aplicáveis:Adequado para fábricas de cimento, fábricas de pedras e outros locais rochosos com condições adversas.
As placas de mandíbula Zhili New Materials possuem as seguintes características:
1. Projetadas para máxima flexibilidade operacional;
2. Maximizam o tempo de atividade;
3. Reduzem o desgaste;
4. Otimizam a produção;
5. Prolongam a vida útil.
Componente químico
Grade | Componente químico % | |||||
|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | S | P | |
| ZG120Mn13 | 1.05~1.35 | 0.3~0.9 | 11~14 | - | ≤0.06 | ≤0.04 |
| ZG120Mn13Cr2 | 1.05~1.35 | 0.3~0.9 | 11~14 | 1.5~2.5 | ≤0.06 | ≤0.04 |
| ZG120Mn17Cr2 | 1.05~1.35 | 0.3~0.9 | 16~19 | 1.5~2.5 | ≤0.06 | ≤0.04 |
1: Permite adicionar microescalas V, To, B e Re, etc. 2: Podemos produzir martelos de aço de alto manganês de outros graus, de acordo com as necessidades do cliente. | ||||||
Propriedade Mecânica
Nota | Propriedade de estiramento | Dureza HB | |||
|---|---|---|---|---|---|
| limite de escoamento ReH/Mpa | resistência à tracção Rm/Mpa | Alongamento na seção transversal % | Energia de absorção de choque Ku2J | ||
| ZG120Mn13 | - | ≥685 | ≥25 | ≥118 | ≤300 |
| ZG120Mn13Cr2 | ≥390 | ≥735 | ≥20 | - | ≤300 |
Utilizamos ligas adequadas e medidas tecnológicas relacionadas para garantir que a dureza superficial das placas de mandíbula de ferro com alto teor de cromo atinja mais de 58HRC, mantendo alta dureza e alta resistência ao desgaste durante o processo de desgaste.
Condições de trabalho aplicáveis: Adequado para a fabricação de peças de reposição vestíveis com menor carga de impacto e formato mais simples.
Componente químico
Grade | Componente químico % | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | Mo | Ni | Cu | S | P | |
| BTMCr15 | 2.0~3.3 | ≤1.2 | ≤2.0 | 14~18 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
| BTMCr20 | 2.0~3.3 | ≤1.2 | ≤2.0 | 18~23 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
| BTMCr26 | 2.0~3.3 | ≤1.2 | ≤2.0 | 23~30 | ≤3.0 | ≤2.5 | ≤2.0 | ≤0.06 | ≤0.10 |
1: Permite adicionar microescala de V, Ti, Nb, B, Re, etc. 2: Selecionaremos a classe e o componente específico de acordo com o peso, espessura e tamanho das barras de impacto. | |||||||||
Propriedade Mecânica
Nota | Dureza da superfície | |||||
|---|---|---|---|---|---|---|
Condição de fundição | Condição endurecida | Condição de recozimento de amolecimento | ||||
| HRC | HB | HRC | HB | HRC | HB | |
| BTMCr15 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
| BTMCr20 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
| BTMCr26 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
1: Não há uma correspondência exata entre a dureza Rockwell (HRC) e a dureza da salmoura (HB), portanto, esses dois tipos de valores de dureza podem ser utilizados. 2: A dureza na seção de fundição com profundidade de 40% deve ser inferior a 92% da dureza da superfície. | ||||||
A placa de mandíbula de aço-liga é amplamente utilizada atualmente. Possui dureza relativamente alta e tenacidade adequada, o suficiente para resistir ao desgaste por fluidos e ao impacto repetido do material, apresentando bom desempenho de resistência ao desgaste.
Condições de trabalho aplicáveis: Amplamente utilizada em plantas de cimento, pedreiras e mineração.
