Cabeças de martelo triturador
martelo triturador de porcelana
Lâmina de martelo para britador
martelo de calcário
martelo de aço com alto teor de manganês
martelo triturador de rochas
martelo triturador de clínquer

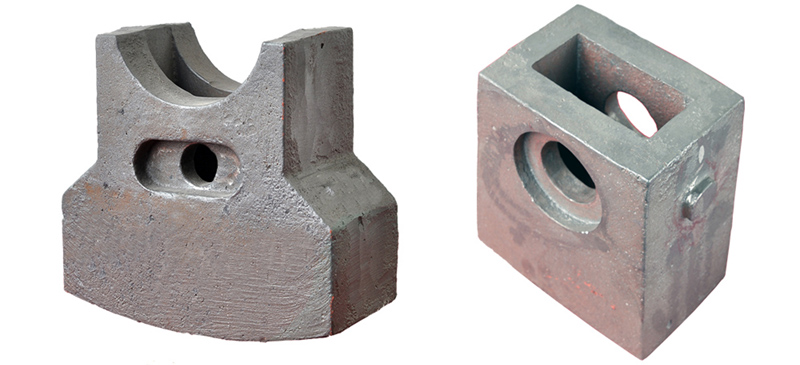

Cabeças de martelo triturador
Vendas globais OEM design personalizado
Nome do produto: Martelos trituradores de martelo
Processo de produção: Fundição
Máquinas aplicáveis: triturador de clínquer, triturador de matéria-prima, triturador de material auxiliar, triturador de metal, etc.
Indústrias aplicáveis: Cimento, pedra, carvão, aço, reciclagem de metais, etc.
Materiais adaptáveis: granito, basalto, calcário, seixos de rio, clínquer de cimento, quartzo, minério de ferro, bauxita, sal, tijolo, carvão, etc.
Tipos de materiais: Aço com alto teor de manganês, barras de liga de inserção de aço com alto teor de manganês, aço com alto teor de manganês + revestimento duro, compósito bimetálico, ferro fundido com alto teor de cromo, aço de liga, etc.
Nosso serviço:
1. Antes da venda, compreenderemos completamente as condições de trabalho do cliente e recomendaremos a seleção de material mais adequada.
2. Forneceremos aos clientes desenhos com base nos modelos de suas máquinas, dimensões de peças de reposição, etc.
3. Após a venda, continuaremos atentos ao uso do produto e forneceremos assistência em tempo hábil.
4. Provide free quotation, worldwide sales, short delivery cycle, low price.
Se precisar de informações técnicas detalhadas sobre o produto ou não encontrar o produto desejado no site, envie um e-mail para nós (cnwearparts@lyzhili.com), pois somos uma fábrica personalizada de peças de reposição para britadores.

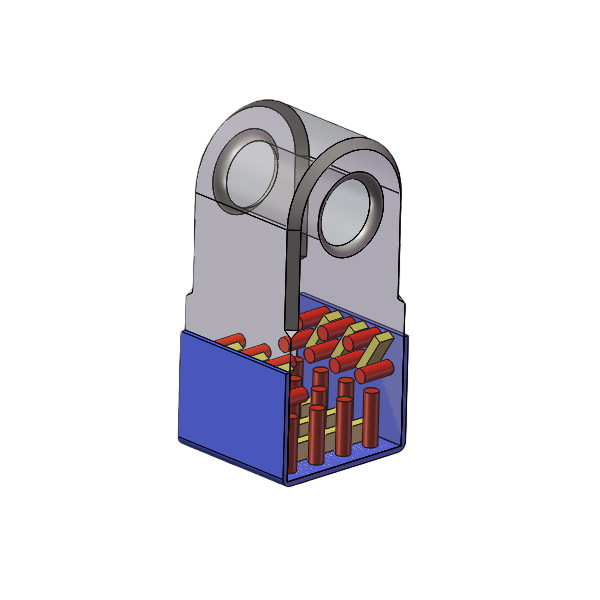

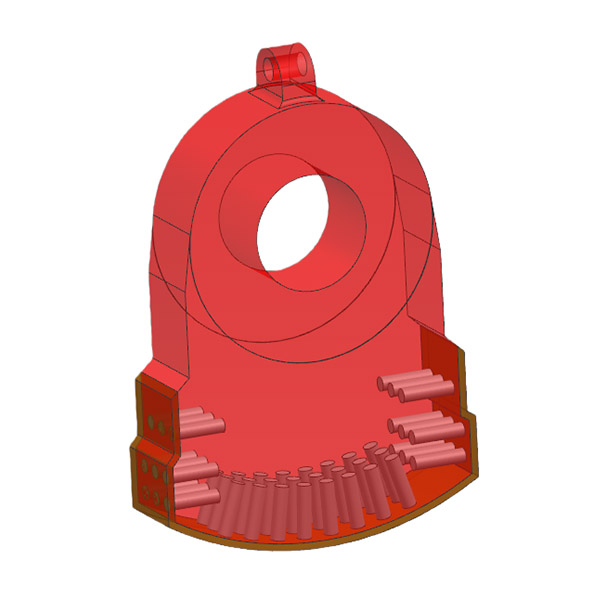

Os materiais das cabeças de martelo de aço com alto teor de manganês incluem barras de liga de tungstênio-molibdênio com insertos de Mn13Cr2, Mn18Cr2, Mn13 ou Mn18 e ligas de revestimento de superfície resistentes ao desgaste.
Quando o material com alto teor de manganês suporta grande força de impacto da pedra, sua superfície endurece rapidamente e forma uma camada superficial resistente ao desgaste. A barra de liga dura com inserto apresentou bom desempenho antifricção, dureza e resistência ao desgaste. Tenacidade
Características:Boa tenacidade, boa capacidade de fabricação, baixo preço, mas os requisitos gerais de desempenho do britador são maiores.
Condições de trabalho aplicáveis: Adequado para fábricas de cimento, reciclagem de metais, fábricas de pedras e outros locais rochosos com condições precárias.
Componente químico
Grade | Chemical component% | |||||
|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | S | P | |
| ZG120Mn13 | 1.05~1.35 | 0.3~0.9 | 11~14 | - | ≤0.06 | ≤0.04 |
| ZG120Mn13Cr2 | 1.05~1.35 | 0.3~0.9 | 11~14 | 1.5~2.5 | ≤0.06 | ≤0.04 |
| ZG120Mn17Cr2 | 1.05~1.35 | 0.3~0.9 | 16~19 | 1.5~2.5 | ≤0.06 | ≤0.04 |
1: Permite adicionar microescalas V, To, B e Re, etc. 2: Podemos produzir martelos de aço de alto manganês de outros graus, de acordo com as necessidades do cliente. | ||||||
Propriedade Mecânica
Grade | Propriedade de estiramento | Hardness HB | |||
|---|---|---|---|---|---|
| yield strength ReH/Mpa | tensile strength Rm/Mpa | Elongation at cross section % | Shock absorption energyKu2J | ||
| ZG120Mn13 | - | ≥685 | ≥25 | ≥118 | ≤300 |
| ZG120Mn13Cr2 | ≥390 | ≥735 | ≥20 | - | ≤300 |
A parte de trabalho da cabeça do martelo é feita de ferro fundido com alto teor de cromo, de alta resistência ao desgaste, e o cabo é feito de aço-liga de alta tenacidade.
Características:Alta resistência ao desgaste
Condições de trabalho aplicáveis:Calcário, clínquer de cimento, minério de ferro, arenito, ganga de carvão, basalto e outras áreas de britagem de pedra dura.
Princípio de funcionamento: O motor aciona o rotor para girar em alta velocidade na câmara de britagem. O martelo é a principal peça de desgaste, e a qualidade do martelo afeta diretamente a eficiência de britagem do britador. Durante a operação, o martelo não é apenas atingido, mas também impactado pelo material. Se for usado repetidamente por um longo período, a superfície de trabalho do martelo será danificada e o formato da superfície mudará.
Utilizamos ligas adequadas e medidas tecnológicas relacionadas para garantir que a dureza superficial dos martelos de ferro com alto teor de cromo atinja mais de 58HRC e, durante o processo de desgaste, mantenha alta dureza e alta resistência ao desgaste.
Condições de trabalho aplicáveis:Adequado para a fabricação de peças de reposição vestíveis com menor carga de impacto e formato mais simples.
Componente químico
| Grade | Chemical component% | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | Mo | Ni | Cu | S | P | |
| BTMCr15 | 2.0~3.3 | ≤1.2 | ≤2.0 | 14~18 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
| BTMCr20 | 2.0~3.3 | ≤1.2 | ≤2.0 | 18~23 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
| BTMCr26 | 2.0~3.3 | ≤1.2 | ≤2.0 | 23~30 | ≤3.0 | ≤2.5 | ≤2.0 | ≤0.06 | ≤0.10 |
|
1: Permite adicionar microescala de V, Ti, Nb, B, Re, etc. 2: Selecionaremos a classe e o componente específico de acordo com o peso, espessura e tamanho das barras de impacto. |
|||||||||
Propriedade Mecânica
|
Grade |
Surface Hardness | |||||
|---|---|---|---|---|---|---|
|
Casting condition |
Harded condition |
Softening annealing condition |
||||
| HRC | HB | HRC | HB | HRC | HB | |
| BTMCr15 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
| BTMCr20 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
| BTMCr26 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
